Monday, June 23, 2014

Part and Fitting for Fire Tube Boiler & Water Tube Boiler

Entry kali ni aku nak share tentang soalan yang berkaitan boiler dalam bahagian C (Oral) untuk Peperiksaan Perakuan Jurutera Stim...Ada 2 contoh gambar boiler yang dikongsi pada entry kali nie...Lets Start!

Rajah 1 : Fire Tube Boiler


1) PG –Pressure Gauge

2) LWA – Low Water Alarm

3) LWFCO – Low water Fuel Cut Out

4) MSV – Main Steam Valve

5) Air cock

6) Steam outlet (for steam ejector/pump/soot blower)
7&8) SV –Safety Valve


Lets talk about Water Tube Boiler Pulak...Gambar eksklusif dari bilik interview DOSH taw...

Rajah 2 : Water Tube Boiler


1 & 2: economizer
3,4 & 5: superheater

Tube bank - ya asal ada kumpulan tube, tak kira gunanya untuk apa. boleh economizer, boleh generating tube. Aku cendorong 1 dan 2 adalah economizer. superheater boleh 3,4&5 dengan 2 de-superheater, atau dua superheater (4&5) dan satu reheater (3). Ini semua lebih jelas kalau boleh tengok piping sebenar....Manakala,Desuperheater/attemperatur bukan untuk menaikkan suhu, tapi untuk mengawal suhu output steam dan secara tak langsung mengawal suhu superheater supaya tidak rosak kerana terlalu panas. Attemperator or desuperheater sentiasa di tempatkan di antara dua superheater. kalau ada 3 superheater,boleh pasang 2 desuperheater...Wallahualam...

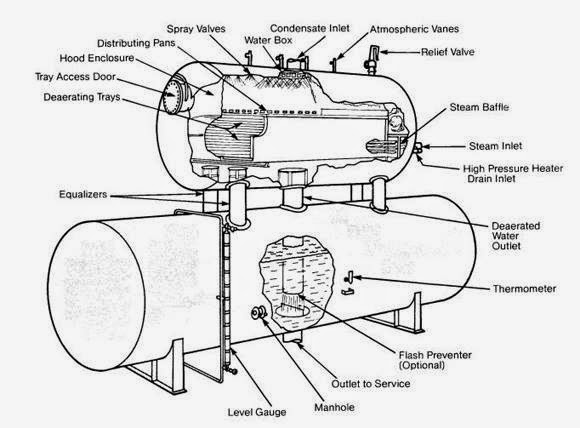

Inside of Thermal Dearator





Assalamualaikum...Entry kali ini aku nak share apa yang ada di dalam sesebuah thermal Dearator...Harap ia boleh membantu korang semua...



Saturday, June 21, 2014

Mass Balance in a 10mt/hr Fresh Fruit Bunches (FFB) Processing Mill

Harap-harap mass balance ni boleh digunakan untuk membantu kita dalam industri sawit...Sumber Palm Oil Engineering Bulletin by MPOB..

Friday, June 13, 2014

Mahligai Impian

RUMAHKU SYURGAKU..

Dengan nama Allah yang maha pemurah,lagi maha mengasihani....

Wow! Tajuk untuk aku bicara kali ini agak berat..yer,rumah..Alhamdulillah selepas setahun berkahwin, pada bulan November 2013 akhirnya aku telah secara rasmi memiliki rumah sendiri.Alhamdulillah satu perasaan yang sangat susah untuk digambarkan sebab rumah yang aku miliki tu cukup membuatkan aku jatuh cinta pada rekabentuk dan kedudukan kawasan rumah tersebut.

Sedikit sebanyak tentang rumah ini,Rumah ini terletak di Taman Seri Impian,Kluang,Johor.Model rumah ini ialah MILONIX dan jenis rumah teres 2 tingkat..Nama pemaju untuk projek perumahan ini Matrix consept..Boleh rujuk kat link ini  http://www.seriimpian.com.my/index.asp untuk detail dan pelan lantai...Dah tahu tentang lokasi & pemaju,mesti nak tahu harga kan??? baiklah,harga rumah ini RM 503,888.00..Agak mahal tetapi berbaloi sebab rumah ni corner lot, international lot dan free hold..untuk pelaburan masa depan, In Sha Allah harga tersebut berpatutan dan tidaklah terlalu mahal jika nak dibandingkan dengan kedudukan yang strategik dimana berhampiran dengan Hospital Kluang, bakal ada 5 buah sekolah, Masjid, IIMU,Pasaraya besar JUSCO dan yang penting setiap fasa ada surau...

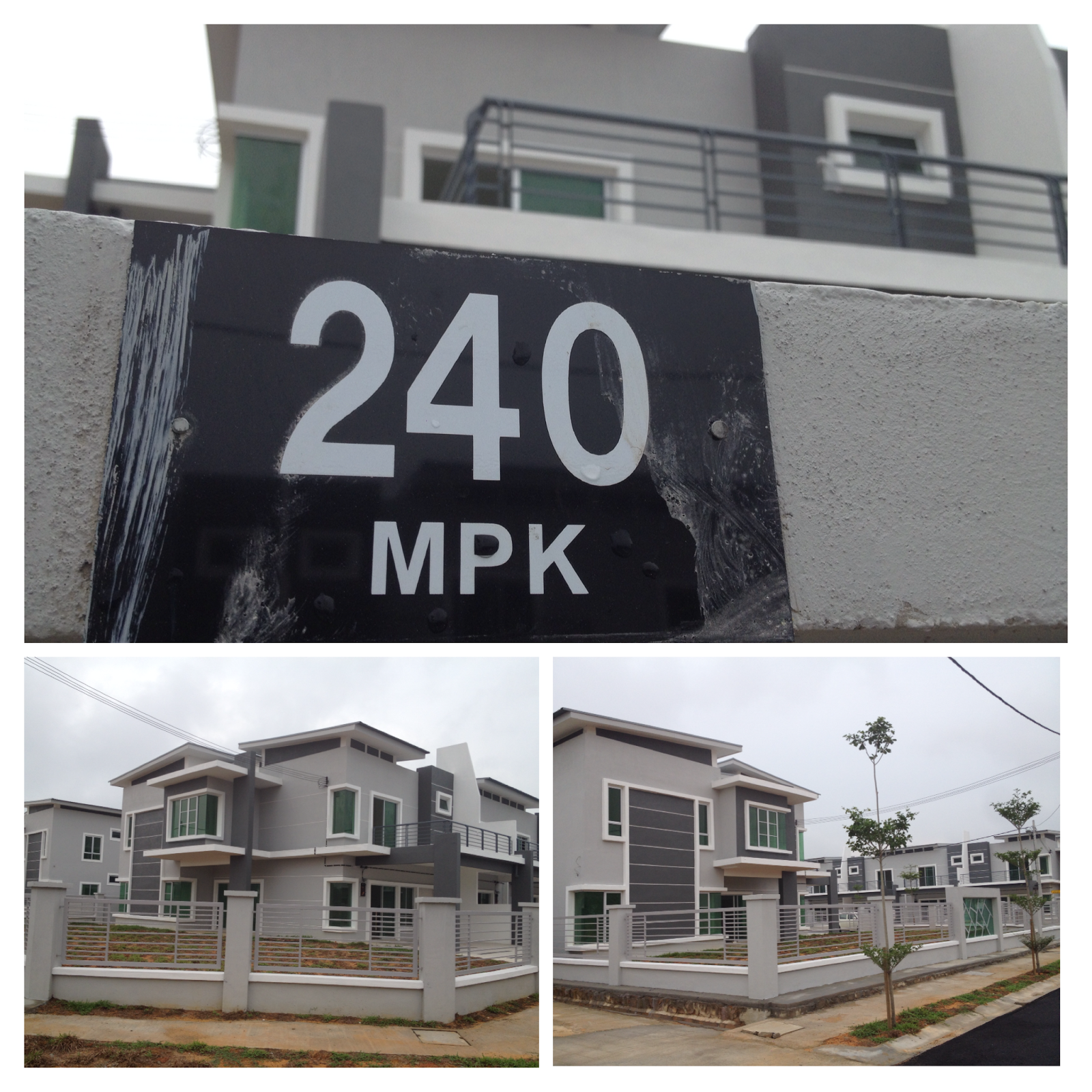

Gambar gabungan untuk rumah
Pandangan dari sudut tepi belakang rumah
Pandangan sudut tepi hadapan rumah
Rumput yang pemaju tanam di halaman rumah
Keadaan rumah semasa pembinaan..yer,batu bata ni pun salah satu faktor kenapa harga rumah ni mahal
Gambar ni masa kerja mengecat dalam proses,pagar pun belum pasang lagi!
Rumah dah siap cat dan pagar telah dipasang..Cantik kan? hehe siap ada pokok lagi
Ni pula gambar rumah masa pembinaan,tiles pun x pasang lagi..



Sebenarnya rumah ni dibeli secara tak sengaja...rumah idaman aku jenis Semi-D or Bungalow,tapi masa survey2 kawasan ini ada seorang wakil penjual tu beritahu ada 1 rumah yang xlulus loan..aku pun setuju untuk tengok rumah tersebut sebab dia cakap rumah tu sangat cantik..dia cakaplah.. and than, aku pun tengoklah rumah tu and memang betul rumah tu memang cantik dan terus submit dokumen untuk proses loan...tup tup esoknya bank call kata loan dah lulus..Alhamdulillah!!! mungkin rumah ni akan jadi aset sementara jika ada lagi rumah yang lebih cantik..tapi semua tu masih terlalu awal untuk diputuskan..rasanya cukup kot rumah ni.Wallahualam...

Wednesday, June 11, 2014

Equipment,reagent and calculation formula for BOD testing

EQUIPMENT, REAGENTS & BOD FORMULA

REAGENTS

Test reagents are as follows:

1.     Phosphate buffer solution

2.     Magnesium sulfate solution (MgSO4 7H2O) *

3.     Calcium chloride solution (CaCl2) *

4.     Ferric chloride solution (FeCl3) *

5.     Sodium hydroxide (NaOH), 1 N *

6.     Sulfuric acid (H2SO4), 1 N *

7.     Sodium sulfite (Na2SO3), 0.025 N

8.     Potassium iodide solution (KI), 10%

9.     Acetic acid solution (CH3CO2H), (1+1) *

10.   Sulfuric acid solution (H2SO4), (1+50) *

11.   Starch indicator solution

12.   Glucose‑glutamic acid solution

13.   Nitrification inhibitor (2‑chloro‑6‑(trichloromethyl) pyridine) *

14.   Distilled water.

NOTE:  Use only high‑grade distilled or deionized water. The water must contain less than 0.01 mg/L copper, and be free of chlorine, chloramines, caustic alkalinity, organic material, or acids.

        *      These reagents are poisonous or corrosive and should be handled with extreme caution.

EQUIPMENT

1.     BOD meter with probe for measurement of dissolved oxygen in 300 mL BOD bottles

2.     300 mL BOD bottles

3.     Incubator, capable of maintaining 20 +/‑ 1°C

4.     250 mL graduated cylinders

5.     100 mL graduated cylinders

6.     25 mL measuring pipettes (wide‑mouth)

7.     10 mL measuring pipettes (wide‑mouth)

8.     100 mL beaker

9.     1000 mL beaker

10.   250 mL Erlenmeyer flask

11.   Burette graduated to 0.1 mL

12.   Dilution water bottle of suitable volume for the number of tests to be performed

13.   Pipette bulb

14.   Equipment for pH measurements **

15.   Magnetic stirrer and stirring bars **

** Optional equipment

FORMULA

To determine the value of the BOD in mg/L, use the following formula:

BOD, mg/L = [(Initial DO ‑ Final DO) x 300]/mL sample

For example:

Initial DO = 8.2 mg/L

Final DO = 4.4 mg/L

Sample size = 5 mL

BOD mg/L = [(8.2 ‑ 4.4) x 300]/5 = (3.8 x 300)/5 = 1140/5 = 228 mg/L

Whenever a sample is dechlorinated, it must be seeded.  If the sample is seeded, a correction factor must be calculated to determine the effects that the seed material has on the DO depletion.  A number of BOD’s must be run on the seed material to determine the seed correction factor.


Reagent

Pipette

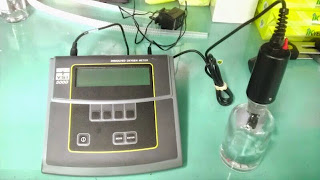

Dissolve oxygen meter
